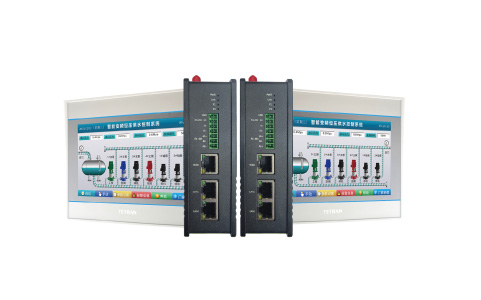

人機界面|HMI|觸摸屏+天川+控制產品 天川人機界面采用簡單的外觀設計、簡便的應用軟件?；...
1600萬色，高彩度顯示?？垢蓴_能力更強，完全兼容支持多種通訊驅動可連接不同廠家的PLC及控制器
觸摸屏編程軟件請前往百度網盤下載：MT、TK系列觸摸屏（HMI）軟件 鏈接: https://pan.baidu.com/s/1ZNGNbQfl2ybAdQQ-3Ngdyg 提取碼: TCDQ

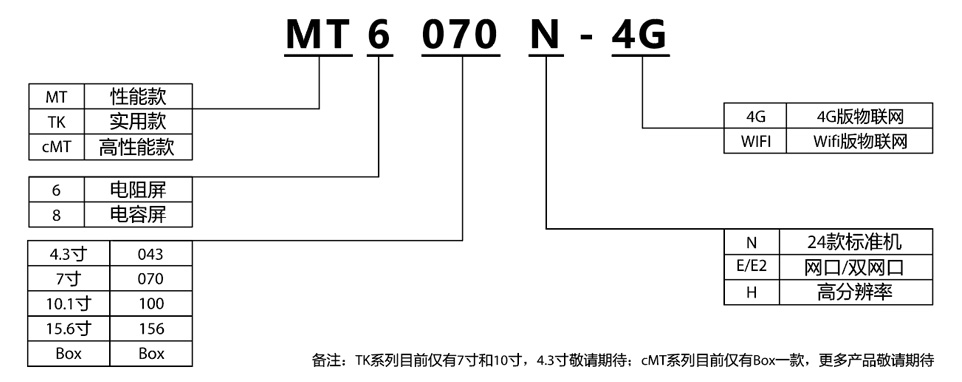

| 型號 |
TK6043N/E |
TK6070N/E |
TK6100N/E |
cMT-Box |
|
液晶尺寸 |
4.3寸 TFT LCD屏 |
4.3寸 TFT LCD屏 |
10.1寸 TFT LCD屏 |
- |
|
高分辨率 |
480×272 | 800×480 | 1024×600 | - |
|
液晶亮度 |
300cd/m2 |
300cd/m2 |
300cd/m2 |
- |
|
背光類型 |
LED |
LED |
LED |
- |
|
LCD壽命 |
20000小時 |
20000小時 |
20000小時 |
- |
|
顯示色彩 |
24位（1677萬色） |
24位（1677萬色） |
24位（1677萬色） |
- |
|
液晶可視角度 |
50， |
60， |
60， |
- |
|
觸摸屏 |
4線工業電阻觸摸屏 |
4線工業電阻觸摸屏 |
4線工業電阻觸摸屏 |
- |
|
CPU |
ARM Cortex-A7雙核1.2GHZ |
ARM Cortex-A7雙核1.2GHZ |
ARM Cortex-A7雙核1.2GHZ |
ARM Cortex-A53四核1.5GHZ |
|
存儲器 |
128M Flash+64M DDR3 |
128M Flash+128M DDR3 |
128M Flash+128M DDR3 |
1G Flash+8G DDR3 |
|
萬年歷RTC |
系統內置 |
系統內置 |
系統內置 |
系統內置 |
|
以太網 |
無 1路10M/100M自適應 |
無 1路10M/100M自適應 |
無 1路10M/100M自適應 |
2+1路10M/100M自適應 |
|
USB端口 |
1個USB Host 2.0端口 |
1個USB Host 2.0端口 |
1個USB Host 2.0端口 |
2個USB Host 2.0端口 |
|
串行通訊端口 |
COM1:RS232/RS485 |
COM1:RS232/RS485 |
COM1:RS232/RS485 |
COM1:RS232 COM2/COM3:RS485 |
|
HDMI |
- | - | - |
1個HDMI接口支持1080P全高清圖像輸出 |
|
物聯網 |
- | - | - |
可擴展4G或WIFI |
|
額定功率 |
＜3w |
＜7w |
＜10w |
＜10w |
|
額定電壓 |
DC24V,可工作范圍DC 9V-28V |
DC24V,可工作范圍DC 9V-28V |
DC24V,可工作范圍DC 9V-28V |
DC24V 可工作范圍DC 18V-30V |
|
電源保護 |
無隔離 |
無隔離 |
無隔離 |
具備雷擊浪涌保護 |
|
允許失電 |
＜5mS |
＜5mS |
＜5mS |
＜5mS |
| PCB板涂層 | 無 |
無 |
無 |
無（可定做） |
|
整機尺寸 |
144×93×33mm |
205×153×45mm |
272×215×43mm |
- |
|
開孔尺寸 |
133×82mm |
188×135mm |
260×202mm |
- |
|
機械機構 |
工程塑料 |
工程塑料 |
工程塑料 |
工業壓鑄鋁 |
|
防護等級 |
前面板:IP65; 后蓋:IP20 |
前面板:IP65; 后蓋:IP20 |
前面板:IP65; 后蓋:IP20 |
- |
|
重量 |
約0.3Kg |
約0.6Kg |
約1Kg |
約1Kg |
|
安裝方式 |
面板嵌入式 |
面板嵌入式 |
面板嵌入式 |
DN導軌 |
|
工作溫度 |
0-50℃ |
0-50℃ |
0-50℃ |
0-50℃ |
|
存儲溫度 |
-20-60℃ |
-20-60℃ |
-20-60℃ |
-20-60℃ |
|
環境溫度 |
10%-90%RH(無冷凝) |
10%-90%RH(無冷凝) |
10%-90%RH(無冷凝) |
10%-90%RH(無冷凝) |
|
抗震性 |
10-25Hz(X、Y、Z軸向2G/30分鐘) |
10-25Hz(X、Y、Z軸向2G/30分鐘) |
10-25Hz(X、Y、Z軸向2G/30分鐘) |
10-25Hz(X、Y、Z軸向2G/30分鐘) |
|
冷卻方式 |
自然風冷 |
自然風冷 |
自然風冷 |
自然風冷 |
|
認證 |
符合CE認證標準 |
符合CE認證標準 |
符合CE認證標準 |
符合CE認證標準 |
|
軟件 |
TETRAN HMI PROV2.02以上版本 |
TETRAN HMI PROV2.02以上版本 |
TETRAN HMI PROV2.02以上版本 |
TETRAN HMI PRO V2.18以上版本 |
