?采用32位DSP專用控制芯片,電壓空間矢量SVPWM控制;
?載波頻率0.7-16KHz任意設定 ;(載波頻率不能調的過低,過低后有可能過流保護)
?最大頻率可高達3200Hz;
?具有同步調制和異步調制功能
?具有雕刻機應用宏,客戶設置兩個參數即可滿足大部分雕刻機參數設置需求;
功能碼 |
名稱 |
設定值 |
備注 |
F0.02 |
命令源選擇 |
1 |
|
F0.03 |
主頻率源X選擇 |
6 |
|
F0.08 |
預置頻率 |
400 |
|
F0.10 |
最大頻率 |
400 |
|
F0.12 |
上限頻率 |
400 |
|
F0.15 |
載波頻率 |
400Hz:6K 800Hz/1000Hz:12K |
根據最大頻率來確定 |
F0.22 |
頻率指令分辨率 |
1:0.1Hz |
|
F1.04 |
電機額定頻率 |
400 |
客戶電機銘牌 |
F1.05 |
電機額定轉速 |
24000 |
客戶電機銘牌 |
F3.02 |
轉矩提升截止頻率 |
400 |
|
F4.00 |
X1端子功能選擇 |
1:正轉 |
|
F4.01 |
X2端子功能選擇 |
2:反轉 |
|
F4.02 |
X3端子功能選擇 |
12:多段指令端子1 |
|
F4.03 |
X4端子功能選擇 |
13:多段指令端子2 |
|
F4.04 |
X5端子功能選擇 |
14:多段指令端子3 |
|
F4.13 |
AI1最小輸入 |
0.5 |
|
F4.15 |
AI1最大輸入 |
9.90 |
|
F7.02 |
|
|
|
F7.03 |
LED運行監控選擇1 |
401d |
|
F7.06 |
負載速度顯示系數 |
600 |
|
FC.01 |
多段指令1 |
25.0% |
|
FC.02 |
多段指令2 |
37.5% |
|
FC.03 |
多段指令3 |
50.0% |
|
FC.04 |
多段指令4 |
62.5% |
|
FC.05 |
多段指令5 |
75.0% |
|
FC.06 |
多段指令6 |
87.5% |
|
FC.07 |
多段指令7 |
100.0% |
|
T600-DK

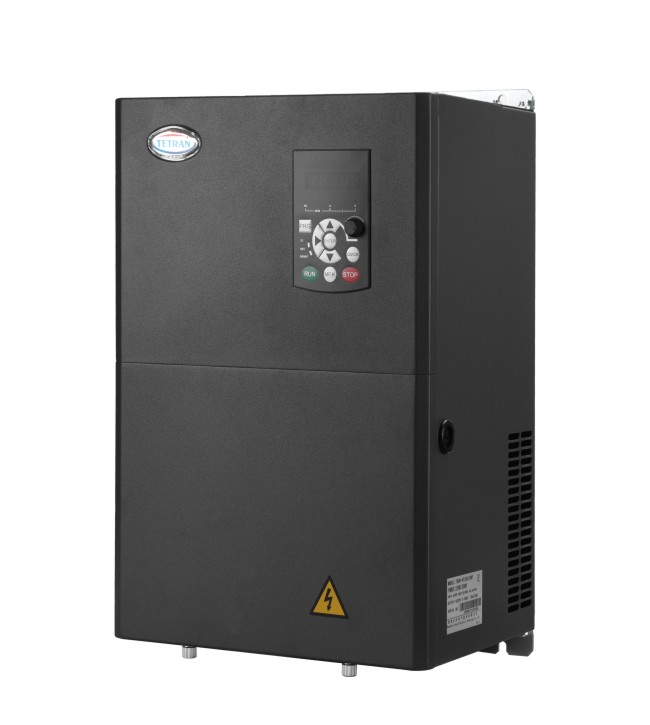

T600系列標準機結構
