T510-WF22系列往復噴涂機專用型變頻器...
往復噴涂機
?省掉PLC和控制器，可實現位置控制，為客戶節約成本；
?專用顯示面板可顯示位置信號、上下限信號、速度信號
功能碼
名稱
設定范圍
出廠值
更改
F0 系統管理參數組
F0.02
用戶密碼
0~65535
0
F0.03
參數保護設置
0：全部數據允許修改
1：除了本功能碼和F0.02外，全部禁止修改
F0.06
參數初始化
0：誤操作
1：恢復出廠值
6：備份用戶當前參數
888：恢復用戶備份參數
F0.07
往復噴涂機應用宏
0：無效
1: 2米行程
2： 2.5米行程
3： 3米行程
4： 3.5米行程
5： 4米行程
3
F1 基本功能參數組
F1.16
加速時間1
0.00S-65000S
0.5
F1.17
減速時間1
FA 輔助功能參數組
FA.03
點動運行頻率
0.00-最大頻率
12.00
FA.04
點動加速時間
1.0
FA.05
點動減速時間
A2 往復噴涂機專用功能參數組
A2.00
工件下限設置
0 ~ A2.01
A2.01
工件上限設置
A2.00 ~ 1000
1000
A2.02
AI輸入選擇
0：AI1
1：AI2
A2.03
工件最小值
0 ~ 1000
100
A2.04
工件距離上限多少開始降頻
0 ~ 500
A2.05
工件距離下限多少開始降頻
A2.06
上限降頻
0 ~ 100%
100%
A2.07
下限降頻
A2.08
正反轉死區時間
0.0s ~ 3000.0s
0.0
A2.09
AI模擬量下止點
0.00 ~ A2.10
2.20V
A2.10
AI模擬量上止點
A2.09 ~ 11.00V
6.80V
A2.11
最大減速慣量
0.00 ~ 5.00V
1.80V
A2.12
上限位最大報警
5.00 ~ 10.00V
10.00
A2.13
下限位最小報警
0.00
A2.14
欠壓點設置
75.0% ~ 140.0%
100.0%
A2.15
AI輸入實際值
0.00 ~ 10.00V
實際值
A2.16
高度系數
0.000 ~ 65.535，實際高度（米）=F2.16*F2.15；
1.000
A2.17
上電停機顯示初始畫面（監控參數）
0：設定頻率
1：母線電壓
A2.18
上電運行顯示初始畫面（監控參數）
0：運行頻率
1：設定頻率
4：輸出電流
5：高度值
A2.19
保留
A2.20
運行中上限、下限更改選擇
0：可以修改
1：不可以修改

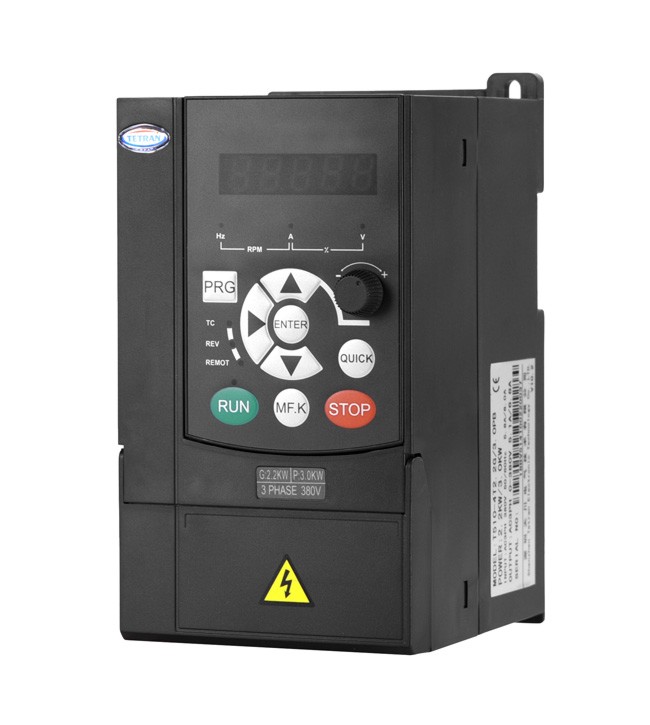

變頻器為T510通用尺寸
操作面板185*131（mm）
