天川變頻器助力中國基建-數控鋼筋繞筋機
一． 行業概況
目前國內高速公路建設的鋼筋加工工藝方法還較為落后，設備和手段普遍陳舊，主要以人工手動操作為主， 自動化水平不高，生產效率低下，耗時，制件的質量差，且勞動強度大，成本偏高。采用數控鋼筋繞筋機將大大提高勞動生產率，相應的占地面積、人工費用、能源消耗都將大幅度降低。同時由于采用人機親和度高的數控技術，使得操作者的勞動強度大為減輕。
二． 工作原理及設備要求
1、工作原理

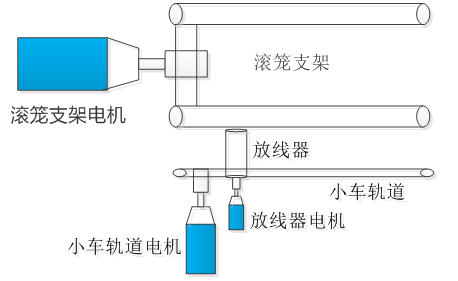

鋼筋籠的主筋通過人工穿過固定旋轉盤相應模板圓孔至移動滾籠的相應孔中進行固定， 滾籠設有調節孔盤，可加工1.0m~1.5m直徑的鋼筋籠。把盤筋(繞筋)端頭先焊接在一根主筋上，然后通過固定滾籠及移動放線器，轉動繞筋纏繞在主筋上(移動是一邊旋轉一邊后移),同時進行焊接，從而形成產品鋼筋籠--這就是鉆孔灌注樁鋼筋籠滾焊機，即“鋼筋籠成型機”的工作原理。
2、設備要求
（1）設備要求有較寬的調速，以滿足不同的加工需求。
（2）低頻力矩大、各頻率段輸出平穩，加工過程中可實現中途隨時啟停。
（3）實現了平滑軟啟動，避免了電氣和機械沖擊，延長了機械設備的使用壽命。
（4）電網長期偏低或電網波動等電源惡劣場合，保障輸出電壓、電流穩定性。
三． 解決方案
天川T510矢量型變頻器的性能特點
（1）T510系列在矢量控制下實現0-320HZ無極調速滿足客戶的工藝需求。
（2）通過先進的能耗制動及電流抑制算法，實現快速啟停，滿足客戶加工過程隨時啟停。
（3）實現了平滑軟啟動，避免了電氣和機械沖擊，延長了機械設備的使用壽命。
（4）矢量控制響應快速，低頻力矩大、各頻率段輸出平穩，轉矩動態響應快、穩速精度高。過載能力達到180%,啟動轉矩0.5HZ可輸出150%。
（5）優越的AVR功能，較強的電網適應性。
四．控制電路及參數設置
|
參數 |
參數說明 |
設定值 |
備注 |
|
F0.01 |
通訊啟動 |
2 |
|
|
F0.02 |
通訊調速 |
9 |
|
|
F1.00 |
控制方式 |
0 |
開環矢量 |
|
F1.02 |
電機額定功率 |
22 |
|
|
F1.03 |
電機額定電壓 |
380 |
|
|
F1.04 |
電機額定電流 |
45 |
|
|
F1.05 |
電機額定頻率 |
50 |
|
|
F1.06 |
電機額定速度 |
1460 |
|
|
F1.38 |
自學習 |
0 |
|
|
F8.42 |
快速限流使能 |
1 |
開啟使能 |
|
Fb.05 |
過流失速增益 |
30 |
|
